二維碼門禁與微耕主板接線錯誤導致無法識別開門

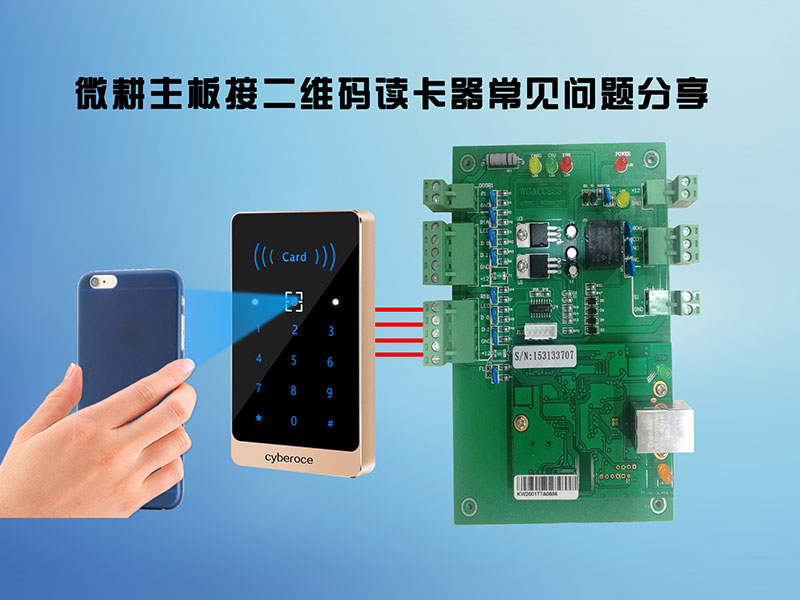

今天講解第三種情況，我們先故障重現一下，這次模擬客戶現場實際情況：我們在門口這里掃碼無法開門，那在后臺可以看到是沒有掃碼數據的，我們進行排查一下，先看到軟件版本10.，硬件驅動8.98，讀卡器是上期演示的正常讀卡，說明軟硬件都是符合要求的，那接下來排查接線，可以看到主板端子這邊12V接的是紅色、GND黑色、D0綠色、D1白色，那我們再看讀卡器這邊12V接的紅色，XX  GND XXX,D0 XX 這里D0接錯了，我們把D0和D1線序對調一下，掃碼再測，可以開門了，說明是接線錯誤，在實際施工過程中經常出現，兩邊接線不是同一個人員，或主板與二維碼讀卡器較得較遠，兩邊線序記錯造成的。
