景區閘機控制板主板接線端口詳解

?

?

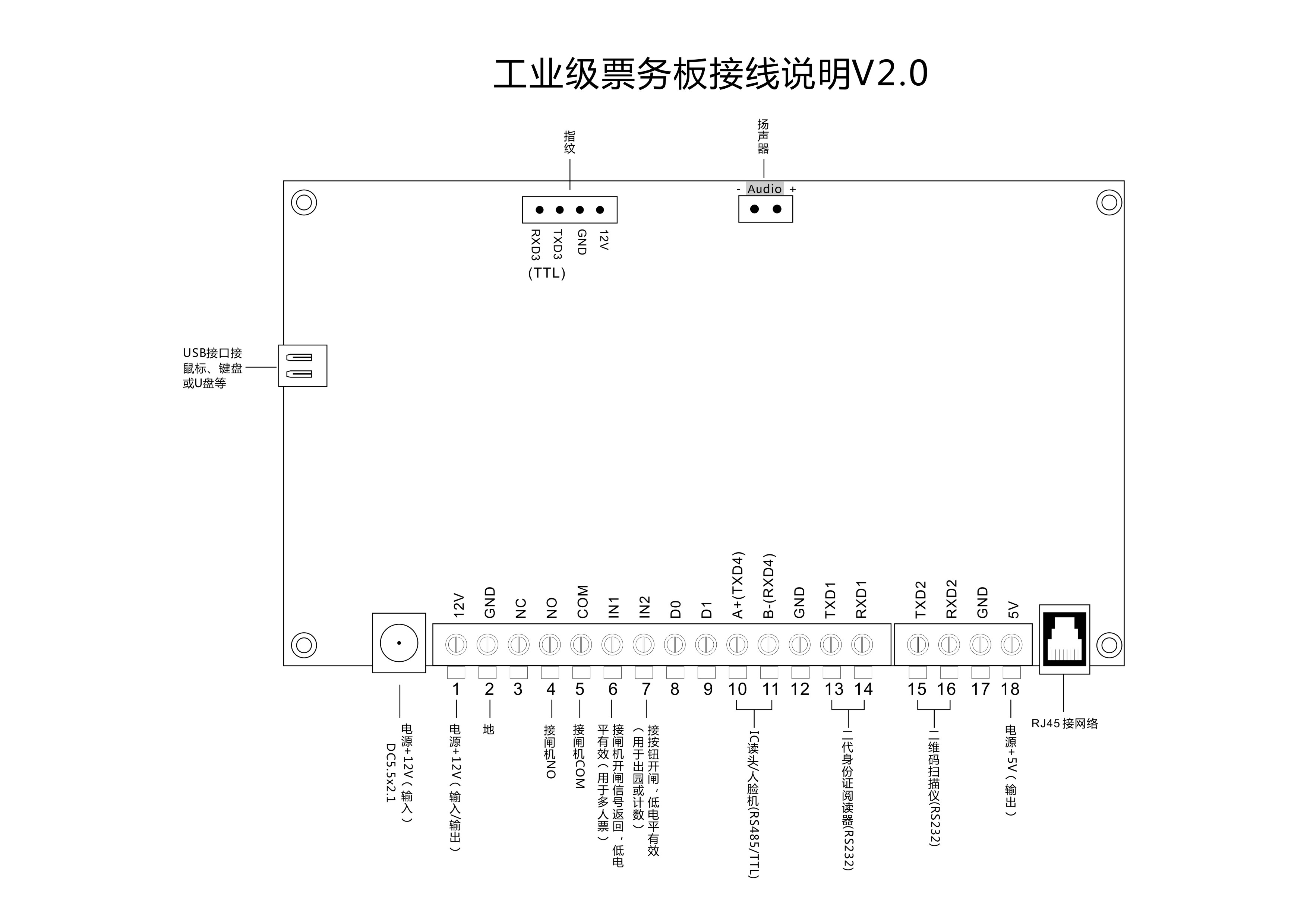

景區閘機控制板接線圖上面的揚聲器、指紋、USB這三個接口由于是單獨的，一般也不會(huì )接錯，就不細說，我們詳細介紹一下集成端口詳細作用，為了方便大家更清楚了解各端口，我們把此線路圖放大。

?

?

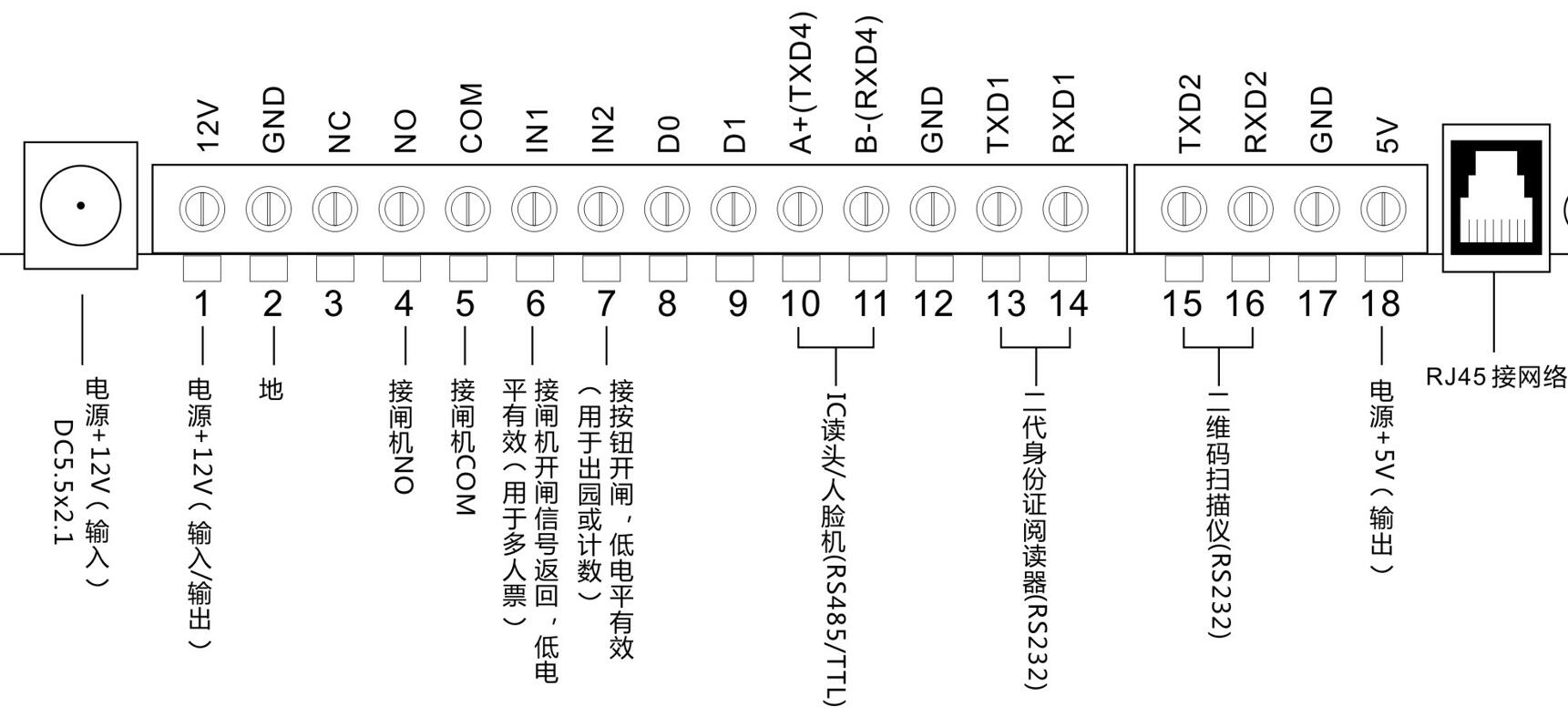

從左向右講解:

1、12V電源輸入接口，此端口功能是用于DC2.1電源插頭給景區閘機控制板供電使用。

2、標號數字1-2端口，用于12V接線給景區閘機控制板供電使用

3、標號數字3-5端口，用于控制閘機開閘，數字4接閘機NO，數字接閘機COM接口。

4、標號數字6端口，用于接閘機回程信號（低電平有效），用于團體票使用，團體票只需要刷票一次，設備根據閘機回程信號及超時時間自動觸發開閘，直到團體數減至零

5、標號數字7端口，用于接按鈕開閘（或計數使，低電平有效），當有信號產生時，數據傳至服務器，同時會(huì )觸發繼電器輸出一次。

6、標號數字8-9端口，韋根輸出，用于將卡號以韋根輸出至第三方控制器。

7、標號數字10-12端口，用于接IC卡讀卡器或人臉識別機，端口為RS485/TTL

8、標號數字13-14端口，用于接二代二代證閱讀器，端口為RS232，由于二代二代證需要接5V電壓，可接數字17-18端口的5V輸出電源。

9、標號數字15-16端口，用于接二維碼掃描頭，二維碼掃描頭使用的也是5V電壓，可以接17-18端口，由于塞伯羅斯二維碼讀卡器使用的是寬電壓，支持5-12V，也可以使用1-2端口的12V電壓

10、標號數字17-18端口，提供5V電源輸出，切記：不可接接12V電源否則會(huì )燒掉閘機主板?

11、RJ45接網絡(luò )端口，通過TCP/IP連接網絡(luò )。

?
