二維碼門禁一體機CR02E接線

作者：塞伯羅斯　　發布日期：2021-11-09 14:53:10 　閱讀 1077 次

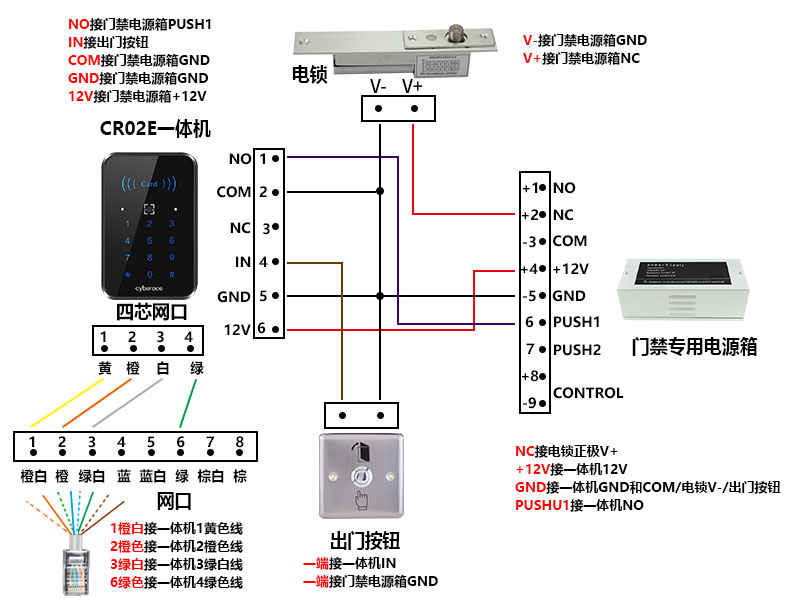

二維碼門禁一體機CR02E接線圖與視頻教程


二維碼門禁一體機：

IN1接出門按鈕

NO接門禁電源箱PUSH1

COM接門禁電源箱GND

GND接門禁電源箱GND

12V接門禁電源箱+12V

四芯網口：

1黃色線接網口1橙白線

2橙色線接網口2橙色線

3白色線接網口3綠白線

4綠色線接網口6綠色線

門禁專用電源箱：

NC接電鎖正極V+

+12V接一體機+12V

GND接一體機GND和COM/電鎖V-/出門按鈕

PUSHU1接一體機NO

電插鎖：

V-接門禁電源箱GND

V+接門禁電源箱N(xiāo)C

出門按鈕：

一端接一體機IN1

一端接門禁電源箱GND
