二維碼門禁一體機接線安裝

作者：塞伯羅斯　　發布日期：2022-05-16 10:01:29 　閱讀 749 次

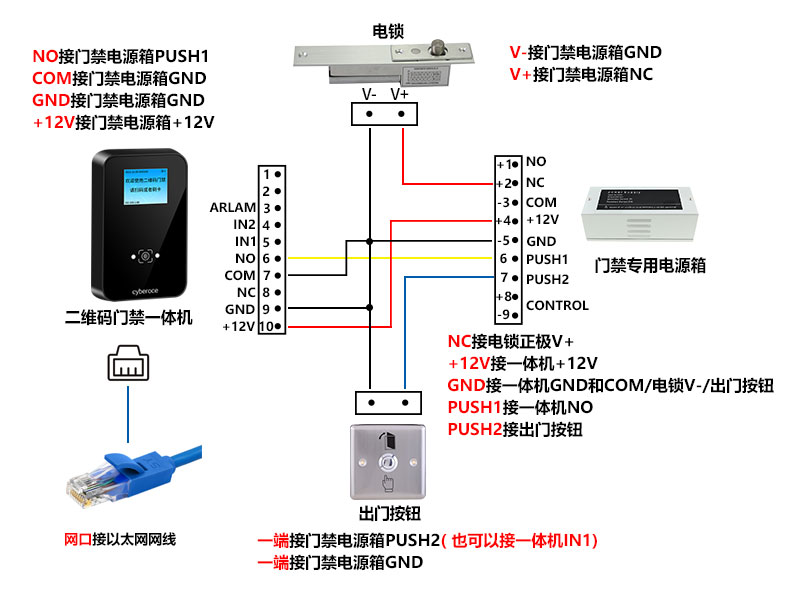

二維碼門禁一體機接線安裝教程

二維碼門禁一體機

NO接門禁電源箱PUSH1

COM接門禁電源箱GND

GND接門禁電源箱GND

+12V接門禁電源箱+12V

門禁電源箱

NC接電鎖正極V+

+12V接一體機+12V

GND接一體機GND和COM/電鎖V-/出門按鈕

PUSH1接一體機NO

PUSH2接出門按鈕

電鎖

V-接門禁電源箱GND

V+接門禁電源箱N(xiāo)C

出門按鈕

一端接門禁電源箱PUSH2( 也可以接一體機IN1)

一端接門禁電源箱GND

網口

接RJ45水晶頭網口（可以直連WIFI或者使用4G物聯卡）
